¿Qué es un conector para manguera industrial? Guía completa

¡Qué Conexión de manguera industrial Es y por qué es importante

un El accesorio para manguera industrial es el componente conector que une una manguera flexible a una tubería, válvula, bomba, cilindro u otra manguera. , sellando la conexión para que el fluido o gas pueda moverse a través del sistema sin fugas. Por lo general, consta de un cuerpo de acoplamiento, una férula o manguito que sujeta la manguera y una interfaz de rosca o brida en el extremo opuesto que se acopla con el resto del sistema.

La mayoría de los accesorios para mangueras industriales que se venden hoy en día se fabrican como accesorios para mangueras estándar industriales, lo que significa que la forma de la rosca, el ángulo de sellado y las dimensiones siguen una especificación reconocida como SAE, DIN, ISO o Licenciatura en lugar de un diseño patentado único. Esta estandarización es lo que permite que un accesorio de una producción se combine de manera confiable con una manguera, válvula o puerto de cilindro producido en otro lugar, lo cual es de enorme importancia en los sistemas hidráulicos y de transporte de fluidos donde una falta de coincidencia puede significar una fuga bajo presión en lugar de un inconveniente menor.

El resto de esta guía explica cómo se construye un conector de manguera estándar, cómo se comparan los estándares de rosca y sellado, cómo dimensionar un conector de manguera hidráulica para una presión y un diámetro de manguera determinados, y qué buscar en un fabricante de conectores de manguera industriales.

¿Qué es un Conexión de manguera estándar

Un conector de manguera estándar es un acoplamiento construido según unas especificaciones de dimensiones y roscas publicadas en lugar de una geometría personalizada o patentada. Las especificaciones a las que más se hace referencia en el trabajo con mangueras hidráulicas e industriales incluyen conexiones abocardadas y de rosca recta SAE, conexiones métricas DIN comunes en todos los equipos europeos, conexiones ISO utilizadas para la compatibilidad de equipos transfronterizos y conexiones BS comunes en equipos de los mercados británico y de la Commonwealth.

Elegir un conector de manguera estándar industrial en lugar de un diseño patentado generalmente simplifica el mantenimiento futuro, ya que las piezas de repuesto pueden obtenerse de más de una línea de producción sin tener que rediseñar el punto de conexión.

Cómo funcionan los accesorios para mangueras industriales: componentes principales

Cada conector de manguera industrial comparte tres zonas funcionales, independientemente del estándar de rosca o del tamaño de la manguera.

Acoplamiento de manguera y virola

El cuerpo del acoplamiento se inserta dentro o sobre el extremo de la manguera, y una férula o manguito se comprime alrededor de la manguera durante el engarzado para bloquear el conector en su lugar y sellar la capa exterior de la manguera contra el vástago del conector.

Interfaz de rosca y sello

El extremo opuesto del accesorio lleva la rosca o brida que conecta con el resto del sistema. El sellado se produce a través de una rosca cónica que sella al contacto, una rosca paralela emparejada con una junta tórica o una arandela unida, o una interfaz abocinada y cónica que sella a través del contacto de metal con metal bajo torsión.

Accesorios prensados versus reutilizables

Los accesorios engarzados se estampan permanentemente en la manguera usando una máquina engarzadora y no se pueden quitar sin cortar la manguera, mientras que los accesorios reutilizables o conectables en el campo se atornillan o sujetan al extremo de la manguera y se pueden desmontar y volver a colocar, lo que se adapta a situaciones de reparación en el campo donde no hay una máquina engarzadora disponible.

Dimensionamiento de accesorios para mangueras de alta presión según el diámetro de la manguera

La capacidad de presión de trabajo generalmente disminuye a medida que aumenta el diámetro interior de la manguera, ya que un orificio más grande necesita una capa de refuerzo proporcionalmente más gruesa para soportar la misma tensión en la pared. Un accesorio para manguera de alta presión en una manguera de diámetro pequeño a menudo puede soportar una presión de trabajo sustancialmente mayor que la misma familia de accesorios en una manguera de mayor diámetro. , razón por la cual dimensionar únicamente por diámetro sin verificar la clasificación de presión es un error común en las especificaciones.

Figura 1: Bandas de presión de trabajo de referencia general por tamaño de orificio de manguera. Las clasificaciones reales dependen de las capas de refuerzo, el diseño del accesorio y el factor de seguridad aplicado.

Criterios de selección de accesorios para mangueras hidráulicas

Más allá del diámetro y la presión, hay varios otros parámetros que determinan si un conector para manguera hidráulica funcionará de manera confiable en un sistema determinado.

Figura 2: Tendencia general de reducción que muestra que la capacidad de presión cae a medida que aumenta la temperatura de funcionamiento, expresada como porcentaje de la presión en frío nominal.

Tipos de accesorios de manguera roscados explicados

Un conector de manguera roscado puede utilizar varias geometrías de rosca y sellado diferentes, y mezclar las dos incorrectas es una de las causas más comunes de una conexión con fugas en un sistema hidráulico.

Rosca TNP

La rosca cónica de National Pipe sella juntando las roscas cónicas macho y hembra, generalmente con la ayuda de sellador de roscas, y es común en equipos industriales y agrícolas en general.

Hilo BSP

La rosca de British Standard Pipe viene en forma cónica y paralela, y la versión paralela se sella a través de una arandela adherida en lugar de interferencia de rosca, común en los equipos del mercado europeo y de la Commonwealth.

Hilo JIC

Los accesorios del Joint Industry Council utilizan un sello abocinado de 37 grados en una rosca paralela, lo que proporciona un fuerte sello de metal a metal que funciona bien bajo vibración y se usa ampliamente en los sistemas hidráulicos de América del Norte.

Hilo ORF

Los accesorios con sello de cara con junta tórica utilizan una junta tórica de cara plana en lugar de un sello abocinado o de rosca, lo que proporciona una de las conexiones más resistentes a fugas disponibles para aplicaciones hidráulicas de alta presión.

Rosca métrica

Los accesorios de rosca métrica, a menudo combinados con un cono de 24 grados y una junta tórica, son comunes en la maquinaria fabricada en Europa y cada vez más se especifican en equipos diseñados para los mercados globales.

Figura 3: Capacidad de presión de referencia general por rosca y geometría de sello. Las clasificaciones reales varían según el tamaño del accesorio, el material y el diseño del fabricante.

Opciones de materiales y revestimientos para accesorios de mangueras industriales

El acero al carbono sigue siendo el material del cuerpo de accesorios más común para el servicio hidráulico general, generalmente terminado con un revestimiento de zinc o zinc-níquel para resistir la corrosión de la superficie durante el almacenamiento y el uso en campo. Los accesorios de acero inoxidable cuestan más de mecanizar, pero resisten mucho mejor la corrosión en entornos marinos, químicos, alimentarios y farmacéuticos donde el lavado o la exposición a la sal son una rutina. Los accesorios de latón aparecen principalmente en líneas de aire y agua de baja presión, donde la maquinabilidad y la resistencia moderada a la corrosión son más importantes que la capacidad de presión máxima.

Figura 4: Comparación relativa entre cinco factores prácticos en una escala general de referencia de ingeniería de cinco puntos.

Industrias que dependen de accesorios para mangueras industriales

Los accesorios para mangueras industriales y estándar aparecen dondequiera que el fluido o el gas necesiten moverse a través de una conexión flexible en lugar de un tramo de tubería rígida. Los sectores comunes incluyen:

• Circuitos hidráulicos de maquinaria de construcción y movimiento de tierras.
• Hidráulica para equipos e implementos agrícolas.
• Sistemas de fluidos marinos y a bordo
• Tuberías para plantas metalúrgicas y procesadoras de petróleo.
• Líneas de procesamiento de alimentos y productos farmacéuticos que requieren accesorios sanitarios.
• Equipos de apoyo terrestre para vuelos espaciales y aeroespaciales

Cada sector tiende a favorecer una combinación particular de material, estándar de rosca y método de sellado en función de los fluidos manipulados, el entorno y la frecuencia con la que se desmonta la conexión para su mantenimiento.

Accesorios para mangueras personalizados y accesorios para mangueras OEM

Los accesorios estándar del catálogo cubren la mayoría de las aplicaciones, pero algunos diseños de equipos requieren un accesorio de manguera personalizado construido alrededor de un ángulo de curvatura, una longitud o una configuración de puerto específicos que una pieza del catálogo no puede igualar. Los accesorios para mangueras OEM, producidos según el dibujo o pieza de muestra del propio cliente, permiten a los fabricantes de equipos integrar un accesorio que coincida exactamente con su envoltura y requisitos de montaje en lugar de adaptar el diseño alrededor de una pieza estándar.

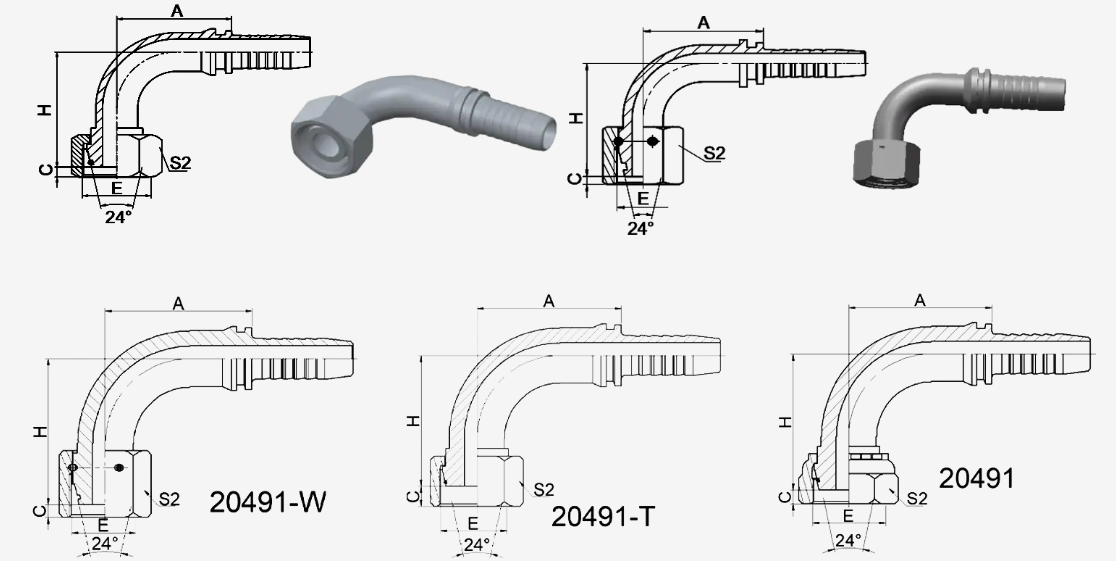

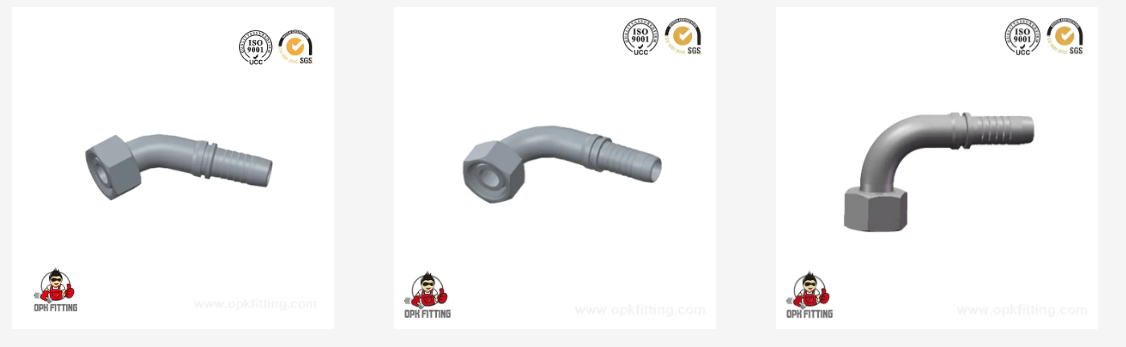

Las juntas de codo son una solicitud personalizada común, ya que el ángulo y el radio de curvatura varían ampliamente entre los diseños de las máquinas. La producción de una junta de codo a través de un proceso de conformado integral con un calentador de alta frecuencia y un doblador de tubos controlado por computadora generalmente mantiene una consistencia dimensional más ajustada a lo largo de una serie de producción que los accesorios ensamblados a partir de segmentos soldados separados.

Mejores prácticas de instalación y engarzado

Una técnica de montaje correcta protege tanto la integridad del sello como la vida útil de un conector de manguera hidráulica. Los datos de campo de las operaciones de engarzado apuntan consistentemente a una pequeña cantidad de pasos que previenen la mayoría de las fallas tempranas.

1. Corte la manguera en escuadra utilizando una herramienta de corte de manguera adecuada en lugar de una sierra de mano, ya que un corte en ángulo evita un contacto uniforme con la férula.
2. Pele solo la cubierta exterior cuando el diseño del accesorio requiera manguera biselada, siguiendo exactamente la longitud de pelado del fabricante del accesorio.
3. Inserte la manguera completamente en el conector antes de engarzarla de modo que la capa de refuerzo quede debajo de toda la longitud de la férula.
4. Configure la máquina prensadora al tamaño exacto del troquel y a la presión especificada para esa combinación de conector y manguera.
5. Ejecute una prueba de presión de prueba en los ensamblajes terminados antes de que entren en servicio para confirmar que no haya filtraciones en la interfaz de engarce o rosca.
6. Enjuague y tape los conjuntos terminados para mantener la contaminación fuera del orificio antes de la instalación.

Elegir un fabricante de accesorios para mangueras industriales

Seleccionar un fabricante de accesorios para mangueras industriales o un proveedor de accesorios para mangueras industriales implica mirar más allá de la página del catálogo hacia la capacidad de producción, ya que la calidad de engarzado constante y la precisión dimensional en todo un pedido completo son tan importantes como la pieza de muestra inicial.

OPK FITTING Hydraulic Equipment Factory es un ejemplo de una fábrica de accesorios para mangueras construida alrededor de la producción de adaptadores y tuberías hidráulicas, que cubre accesorios para mangueras, adaptadores y mangueras hidráulicas flexibles en una variedad de niveles y tamaños de presión. Los productos de este tipo de instalaciones generalmente se aplican a través de sistemas hidráulicos y de transporte de fluidos en maquinaria, metalurgia, petróleo, construcción, construcción naval, equipos terrestres aeroespaciales, agricultura, productos farmacéuticos y procesamiento de alimentos. La fábrica opera desde la ciudad de Ningbo en la provincia de Zhejiang, China, una región con una base establecida desde hace mucho tiempo de producción de tubos hidráulicos y una sólida infraestructura de transporte para rutas de exportación tanto marítimas como aéreas.

Los pasos de fabricación en este tipo de instalaciones suelen incluir el corte de tuberías, el decapado de caucho, el engarzado de mangueras, las pruebas de presión de prueba y el enjuague, todo ello respaldado por la capacidad de mecanizado CNC de los propios cuerpos de los accesorios. Al comparar un fabricante de accesorios para mangueras industriales con otro, los ingenieros comúnmente preguntan sobre el número de máquinas CNC y la capacidad de producción general, la capacidad de prueba interna para propiedades físicas y dimensionales, y si la fábrica admite accesorios para mangueras OEM construidos a partir de dibujos del cliente y producción de catálogo estándar juntos.

Preguntas frecuentes

• P1: ¿Qué es un conector para manguera industrial?

  R: Es el componente conector que une una manguera flexible a una tubería, válvula, bomba o puerto de cilindro, sellando la conexión para que el fluido o gas pueda pasar a través del sistema sin fugas.

• P2: ¿Qué es un conector de manguera estándar?

  R: Es un accesorio construido según una especificación dimensional y de rosca publicada, como SAE, DIN, ISO o BS, lo que le permite acoplarse de manera confiable con piezas de más de una fuente de producción.

• P3: ¿Para qué se utilizan los accesorios de manguera?

  R: Conectan secciones de mangueras flexibles a tuberías rígidas, bombas, válvulas y cilindros en sistemas hidráulicos, neumáticos y de transporte de fluidos en general.

• P4: ¿Cómo funcionan los accesorios para mangueras industriales?

  R: Una férula o manguito se comprime alrededor de la manguera para sujetarla y sellarla al cuerpo del conector, mientras que el extremo opuesto se conecta al sistema a través de una rosca o interfaz de brida correspondiente.

• P5: ¿Cuál es la diferencia entre un conector de manguera engarzado y uno reutilizable?

  R: Un conector engarzado se estampa permanentemente en la manguera con una máquina engarzadora, mientras que un conector reutilizable se atornilla o se sujeta al extremo de la manguera y se puede quitar y volver a colocar sin cortar la manguera.

• P6: ¿Cómo elijo el tipo de rosca correcto para un conector de manguera hidráulica?

  R: Primero haga coincidir el tipo de rosca con el puerto del equipo correspondiente, luego confirme que la clasificación de presión del conector y el tipo de sello se ajusten a la presión de operación y al fluido involucrado.

• P7: ¿Qué productos pueden ofrecer?

  R: La producción cubre acoplamientos de manguera, manguitos, accesorios de transición y acoplamientos hidráulicos fabricados según SAE, DIN, ISO, BS y otras normas internacionales.

• P8: ¿Qué tal la capacidad de producción de su empresa?

  R: La fábrica opera más de 100 máquinas herramienta CNC respaldadas por un equipo de personal de investigación y desarrollo enfocado en el diseño de accesorios y la mejora de procesos.

• P9: ¿Cómo garantiza su empresa la calidad del producto?

  R: Cada proceso de producción incluye inspección en línea y los productos terminados se prueban según los requisitos del cliente y los estándares internacionales mediante un sistema de inspección interno que cubre las propiedades del material y la precisión dimensional.

• P10: ¿Está produciendo piezas estándar?

  R: La producción se basa principalmente en especificaciones de piezas estándar internacionales, lo que respalda la compatibilidad entre estándares de conexión y roscas comunes.

• P11: ¿Cuánto tiempo llevará recibir una respuesta después de enviar una consulta?

  R: En días hábiles, las consultas generalmente se responden dentro de las cuatro horas posteriores a su recepción.

• P12: ¿Pueden proporcionar accesorios para mangueras personalizados o OEM?

  R: Sí, los accesorios para mangueras personalizados y los accesorios para mangueras OEM se desarrollan y producen de acuerdo con los dibujos del cliente o piezas de muestra, incluidas configuraciones personalizadas de juntas de codo.
