¿Por qué elegir una manguera textil trenzada de un solo alambre para aplicaciones industriales?

La manguera textil de un solo alambre (SAE 100 R5) es la opción ideal para aplicaciones industriales hidráulicas y de transporte de fluidos. donde la flexibilidad, la durabilidad y la resistencia al petróleo y la degradación ambiental no son negociables. Built with a thermoplastic polyester inner tube, dual high-tenacity polyester braid reinforcement, and an oil- and weather-resistant synthetic cover, this hose delivers reliable performance across a temperature range of -40°C a 100°C — lo que lo hace adecuado para entornos exigentes, desde sitios de construcción al aire libre hasta maquinaria industrial cerrada. If your operation requires a hose that combines mechanical strength, chemical resistance, and long service life without the added weight of steel-wire alternatives, the One Wire Braid-Textile Hose is the answer.

Comprender la norma SAE 100 R5 y lo que significa para su aplicación

La designación SAE 100 R5 es un estándar de rendimiento reconocido mundialmente establecido por la Sociedad de Ingenieros Automotrices. Define requisitos mínimos para la construcción de mangueras, presión de trabajo, presión de rotura, radio de curvatura y rendimiento del ciclo de impulso. Cuando una manguera tiene esta clasificación, ha sido probada y validada para manejar demandas hidráulicas específicas de manera consistente y segura.

Para los compradores industriales, esta estandarización es de enorme importancia. It means that a SAE 100 R5 hose sourced from a reputable manufacturer will perform predictably regardless of where it is installed — whether in a steel mill hydraulic circuit, an agricultural sprayer, or a shipboard fluid transfer system. Se eliminan las conjeturas sobre la compatibilidad y los índices de presión. Los ingenieros pueden especificar la manguera con confianza, sabiendo que se alinea con puntos de referencia reconocidos internacionalmente.

The SAE 100 R5 standard specifically governs hoses intended for use in hydraulic systems and fuel line applications where the medium being conveyed may be petroleum-based or synthetic hydraulic fluid, diesel fuel, lubricating oil, or water-glycol mixtures. The textile-braid reinforcement construction distinguishes R5 from wire-braid counterparts such as SAE 100 R1 or R2, offering a lighter, more flexible solution without sacrificing the pressure performance required by mid-range hydraulic systems.

Los puntos de referencia clave de rendimiento de SAE 100 R5 incluyen presiones de trabajo que generalmente oscilan entre 1000 psi a 3000 psi dependiendo del diámetro interior de la manguera, clasificaciones de presión de estallido a un mínimo de cuatro veces la presión de trabajo y una vida útil de impulso superior 150.000 ciclos de presión a la presión nominal máxima. Estas cifras confirman que la manguera está diseñada no sólo para funcionar, sino también para perdurar.

Desglose de la construcción: qué hace que esta manguera funcione

El rendimiento de cualquier manguera hidráulica es inseparable de su construcción. La manguera textil trenzada One Wire está diseñada con tres capas distintas, cada una de las cuales cumple una función precisa. Understanding this layered architecture helps engineers and procurement specialists make informed decisions about suitability for their specific operating conditions.

Tubo interior: Poliéster termoplástico

El tubo interior es la primera línea de contacto de la manguera con el medio transportado. Constructed from thermoplastic polyester, this layer offers an exceptional combination of chemical resistance, dimensional stability, and smooth bore consistency. Unlike rubber inner tubes, thermoplastic polyester maintains its shape across the full operating temperature range without softening at higher temperatures or becoming brittle at lower ones.

The smooth inner surface of the thermoplastic polyester tube minimizes turbulent flow and pressure drop across the hose length — a practical advantage in long hydraulic circuits where flow efficiency directly affects actuator response and system energy consumption. Thermoplastic polyester is also compatible with a wide range of hydraulic fluids, including petroleum-based oils, synthetic esters, water-glycol solutions, and biodegradable hydraulic fluids. Esta amplia compatibilidad química hace que la manguera sea versátil en diversos sistemas de fluidos industriales.

Furthermore, thermoplastic polyester is inherently resistant to permeation — the phenomenon where fluid molecules migrate through the hose wall over time. Low permeation rates help maintain system fluid integrity, reduce environmental contamination risk, and extend the interval between fluid top-up or replacement cycles.

Refuerzo: Dos Trenzas De Poliéster De Alta Tenacidad

La capa de refuerzo es lo que le da a la manguera su capacidad de soportar presión. La manguera textil trenzada One Wire utiliza dos capas trenzadas de poliéster de alta tenacidad enrolladas en direcciones helicoidales opuestas. This cross-braid configuration distributes radial and axial stresses evenly around the hose circumference, preventing localized stress concentration that could lead to fatigue cracking or rupture under cyclic pressure loading.

El poliéster de alta tenacidad ofrece una resistencia a la tracción cercana a la de muchas aleaciones de acero en términos de peso normalizado, pero pesa aproximadamente 85% menos que el alambre de acero de fuerza equivalente. This weight advantage is not merely academic — in mobile equipment such as agricultural machinery, construction vehicles, or aerospace ground support equipment, the cumulative weight reduction from switching to textile-braided hose assemblies can meaningfully improve fuel efficiency and reduce operator fatigue from handling heavy hose bundles.

Las trenzas de poliéster también poseen una resistencia natural a la corrosión. Unlike steel wire reinforcement, which can corrode if the outer cover is breached and moisture infiltrates, polyester reinforcement remains structurally intact even in humid, salt-spray, or chemically aggressive environments. Esto hace que la manguera sea particularmente adecuada para aplicaciones agrícolas marinas, costeras y al aire libre donde la exposición a la humedad es inevitable.

The braid construction also allows the hose to flex without kinking — a critical operational requirement for hose assemblies that must accommodate moving machinery components. Textile braids articulate smoothly under repeated bending, maintaining a consistent bore even when routed around tight corners or over moving joints.

Cubierta exterior: sintética resistente al aceite y a la intemperie.

La cubierta exterior es la interfaz de la manguera con su entorno operativo. Formulated from oil- and weather-resistant synthetic compound, this cover provides robust protection against the common causes of hose surface degradation: hydraulic oil spillage, ultraviolet radiation, ozone attack, and abrasion from contact with machine surfaces, cable trays, or ground.

Oil resistance is particularly important in industrial settings where hose assemblies frequently come into contact with leaked or sprayed hydraulic fluid. An oil-susceptible cover material will swell, soften, and eventually crack when repeatedly exposed to hydrocarbon-based fluids — compromising both the cover's protective function and, eventually, the structural integrity of the reinforcement beneath it. La cubierta sintética de la manguera SAE 100 R5 resiste la hinchazón y mantiene sus propiedades mecánicas incluso después de un contacto prolongado con el aceite.

La resistencia a la intemperie abarca la estabilidad a los rayos UV y la resistencia al ozono. Ozone, present at ground level in industrial environments and at elevated concentrations outdoors, attacks conventional rubber at a molecular level — causing surface cracking that progresses inward over time. The synthetic cover formulation used in this hose incorporates ozone stabilizers and UV absorbers that prevent this degradation, extending outdoor service life significantly compared to standard rubber-covered alternatives.

Rendimiento de temperatura: funcionamiento seguro de -40 °C a 100 °C

The temperature range of -40°C a 100°C es una de las especificaciones más importantes en la práctica de la manguera textil trenzada One Wire. Many hydraulic hose failures occur not under normal operating conditions, but at temperature extremes — during cold winter start-ups or after prolonged operation in hot environments. Esta manguera está diseñada para seguir siendo completamente funcional en ambos extremos de este rango.

en -40°C , la manguera conserva la flexibilidad sin volverse rígida o quebradiza. This is a critical safety requirement for equipment operating in cold climates such as northern European winters, Canadian or Russian industrial sites, or high-altitude mountain construction projects. Many rubber hoses become rigid and prone to cracking at such low temperatures — especially during the pressure spikes that occur when a cold hydraulic system is first activated. La construcción de poliéster termoplástico de esta manguera sigue siendo flexible a -40 °C, absorbiendo esos aumentos repentinos de presión sin agrietarse.

en 100°C , la manguera mantiene su estabilidad dimensional y su índice de presión. This upper temperature limit accommodates the operating reality of many industrial hydraulic systems, where fluid temperatures can rise well above ambient due to pump inefficiency, restricted return lines, or high-cycle operation. Continuous operation at or near the maximum rated temperature does not cause the hose to soften, deform, or allow internal pressure to cause ballooning of the tube.

Vale la pena señalar que el rango de -40 °C a 100 °C cubre la gran mayoría de aplicaciones hidráulicas industriales del mundo real. Only specialized systems — such as those located adjacent to furnaces, in cryogenic processes, or in high-temperature steam environments — would require hoses with wider temperature ratings. Para maquinaria estándar, sistemas hidráulicos agrícolas, de construcción, marinos y farmacéuticos, esta gama es más que adecuada.

Aplicaciones industriales: donde la manguera textil con trenza de un solo alambre ofrece resultados

La versatilidad de la manguera textil trenzada de un solo alambre SAE 100 R5 queda demostrada por la variedad de industrias en las que se utiliza. Its combination of flexibility, chemical resistance, wide temperature tolerance, and lightweight construction makes it genuinely applicable across industrial, mobile, and specialized sectors.

Maquinaria y Manufactura en General

En la maquinaria industrial en general, las mangueras hidráulicas conectan bombas a cilindros, motores y válvulas de control en todo el bastidor de la máquina. The flexibility of textile-braided hose allows routing through tight machine frames without the rigid bend radius constraints imposed by steel-wire hose. Los diseñadores de máquinas pueden enrutar los conjuntos de mangueras de manera más eficiente, reduciendo la necesidad de accesorios adicionales y posibles puntos de fuga. La cubierta resistente al aceite protege las mangueras que pasan cerca de puntos de lubricación o cajas de engranajes donde el contacto incidental con el aceite es frecuente.

Metalurgia y producción de acero.

Las plantas metalúrgicas someten las mangueras hidráulicas a desafíos químicos, térmicos y mecánicos simultáneos. Las temperaturas del fluido hidráulico en aplicaciones de laminador y colada continua alcanzan habitualmente entre 80 y 95 °C durante el funcionamiento sostenido. Las incrustaciones y el agua de enfriamiento crean ambientes externos agresivos. The SAE 100 R5 hose's upper temperature rating of 100°C and weather-resistant cover make it suitable for many metallurgical hydraulic circuits, particularly in areas away from extreme radiant heat sources.

Equipo de construcción

Excavators, cranes, concrete pumps, and road construction machinery rely on hydraulic systems that must function reliably in outdoor conditions ranging from sub-zero winters to hot summer days. La flexibilidad al frío de -40 °C y la resistencia al calor de 100 °C de la manguera textil trenzada One Wire abordan directamente estos extremos estacionales. The lightweight nature of the hose assembly also simplifies field replacement — a practical benefit when a hose must be changed on a job site with minimal tooling.

Agricultura

Los sistemas hidráulicos agrícolas alimentan todo, desde los circuitos de elevación de implementos del tractor hasta los controles del brazo del pulverizador autopropulsado. Las mangueras de los equipos agrícolas se enfrentan a la exposición a los rayos UV durante las largas temporadas de funcionamiento al aire libre, al contacto con productos químicos para la protección de cultivos que pueden degradar los materiales de cobertura menores y a grandes cambios de temperatura entre el arranque temprano en la mañana en campos fríos y el funcionamiento al mediodía bajo el sol directo. La cubierta resistente a la intemperie y estabilizada contra los rayos UV de la manguera SAE 100 R5 y su amplio rango de temperatura la convierten en una opción duradera para esta aplicación exigente.

Marina y construcción naval

Los sistemas hidráulicos marinos controlan el aparato de gobierno, los molinetes de ancla, las tapas de escotilla y las grúas de cubierta en embarcaciones comerciales. El ambiente de aire salado es corrosivo para el refuerzo de alambre de acero pero no tiene ningún efecto sobre la trenza de poliéster. La cubierta resistente al aceite de la manguera soporta la exposición incidental al aceite de sentina y a los fluidos de la cubierta. La naturaleza compacta y flexible de la manguera trenzada textil facilita el recorrido a través de los estrechos confines de las salas de máquinas y los espacios debajo de la cubierta.

Procesamiento farmacéutico y de alimentos

Las instalaciones de producción farmacéutica y de alimentos requieren mangueras hidráulicas que sean químicamente estables y no aporten contaminantes al entorno de producción. El tubo interior de poliéster termoplástico resiste la extracción de agentes de limpieza utilizados en instalaciones farmacéuticas y la construcción general de la manguera evita materiales que podrían filtrar sustancias nocivas. Cuando las mangueras pasan cerca de áreas de contacto con el producto, la superficie limpia y no porosa de la cubierta simplifica las rutinas de desinfección.

Ventajas comparativas sobre tipos de mangueras alternativos

Seleccionar la manguera adecuada para una aplicación industrial implica comparar alternativas en múltiples dimensiones de rendimiento. La manguera textil One Wire Braid (SAE 100 R5) compite principalmente con mangueras hidráulicas de caucho con refuerzo de alambre de acero y mangueras totalmente termoplásticas sin refuerzo trenzado. Cada uno tiene su lugar, pero la manguera termoplástica trenzada textil ofrece un perfil de rendimiento distintivo que se adapta a una amplia gama de aplicaciones industriales de presión media.

Los datos de la tabla comparativa revelan una posición clara para la manguera SAE 100 R5: ocupa la zona óptima entre la capacidad de presión bruta y las características prácticas de manejo. Para las numerosas aplicaciones industriales donde las presiones de trabajo caen en el rango de 500 a 3000 psi, que representa la mayoría de los circuitos hidráulicos móviles y estacionarios, la manguera trenzada textil ofrece un rendimiento de presión equivalente a las alternativas de alambre de acero al mismo tiempo que ofrece una flexibilidad superior, menor peso y una resistencia a la corrosión notablemente mejor.

La ventaja de la vida útil sobre las mangueras termoplásticas no reforzadas es particularmente significativa. Los sistemas hidráulicos industriales rara vez funcionan a una presión constante; Las válvulas de control direccional, las inversiones del actuador y los picos de presión de la bomba generan ciclos de presión continuos. Una manguera con una vida útil de 150.000 ciclos soportará años de ciclos de trabajo operativos que destruirían una manguera no reforzada en cuestión de meses. Esto se traduce directamente en una menor frecuencia de reemplazo, menores costos de mano de obra de mantenimiento y menos paradas de producción no planificadas.

Compatibilidad de montaje y consideraciones de montaje

Un conjunto de manguera hidráulica es tan confiable como el punto más débil del sistema, que suele ser la interfaz entre la manguera y el conector. La manguera textil trenzada One Wire está diseñada para ser compatible con una amplia gama de accesorios hidráulicos, incluidos BSP, NPT, JIC, ORFS y estándares de rosca métrica. La versatilidad de este sistema de conexión garantiza que la manguera se pueda integrar en prácticamente cualquier circuito hidráulico existente sin necesidad de conectores especializados o patentados.

La construcción termoplástica del cuerpo de la manguera facilita un engarzado preciso y consistente utilizando equipos de engarzado de mangueras estándar. Las mangueras termoplásticas no presentan la variabilidad dimensional de las mangueras de caucho, donde las tolerancias de fabricación en el espesor de la pared pueden afectar la calidad del engarzado. La geometría uniforme de la pared del tubo interior termoplástico y la cobertura uniforme de la trenza garantizan que una férula de engarzado ajustada correctamente se enganche al cuerpo de la manguera de manera predecible, produciendo en todo momento un conjunto libre de fugas y resistente a la extracción.

Al ensamblar conjuntos de mangueras SAE 100 R5, varias pautas prácticas maximizan la integridad y la vida útil del conjunto:

• Utilice siempre el diámetro de engarzado y el juego de troqueles especificados por el fabricante del conector para la combinación específica de manguera y conector. Los ajustes de engarce incorrectos son la principal causa de fallas en el ensamblaje en campo.
• Corte los extremos de las mangueras de forma limpia y recta utilizando una máquina cortadora de mangueras específica. Los cortes en ángulo o rasgados impiden que la manguera se asiente completamente en el casquillo del conector, lo que reduce la resistencia a la extracción.
• Inspeccione todos los extremos de las mangueras para detectar daños en la cubierta, torceduras o distorsión de la trenza antes del montaje. La manguera con daños mecánicos en el área de conexión debe desecharse, no instalarse ni recortarse para su uso.
• Aplique una capa fina de lubricante compatible a la boquilla de conexión antes de la inserción para facilitar el montaje y evitar que la trenza se enganche.
• Después del engarzado, realice una prueba de presión de prueba a 1,5 veces la presión de trabajo nominal antes de instalar el conjunto en la máquina. Esto confirma la integridad del ensamblaje antes de la exposición en el campo.
• Marque cada conjunto completado con el tipo de manguera, las especificaciones de conexión, la fecha de fabricación y la clasificación de presión de trabajo para respaldar la trazabilidad del mantenimiento.

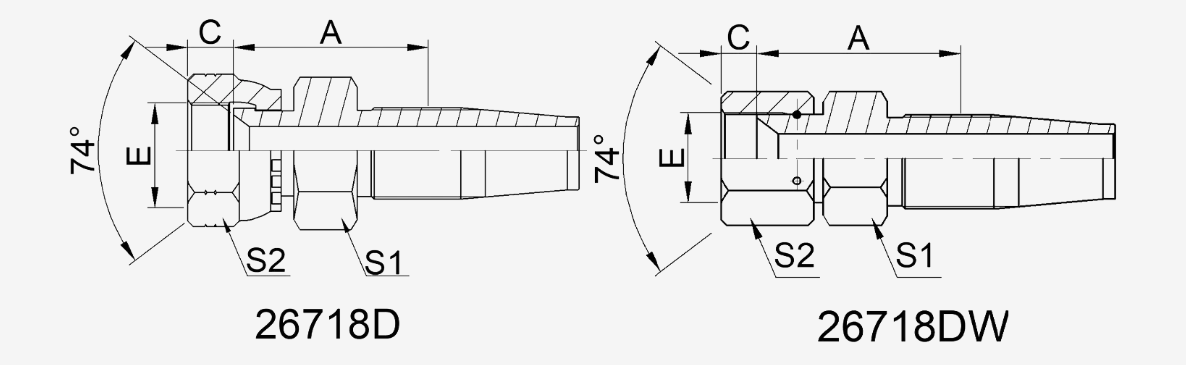

OPK FITTING Hydraulic Equipment Factory suministra no solo mangueras, sino también una gama completa de accesorios y adaptadores compatibles (BSP, NPT, JIC, ORFS y configuraciones métricas), lo que garantiza que los clientes puedan obtener componentes de conjunto de mangueras completos y adaptados a la aplicación de un único proveedor experimentado. Esta capacidad de fuente única simplifica la adquisición, garantiza la compatibilidad de los componentes y elimina los riesgos de desajuste entre las mangueras y accesorios que surgen cuando se abastece de varios proveedores.

Mejores prácticas de instalación para una vida útil máxima

Incluso la manguera de más alta calidad tendrá un rendimiento inferior o fallará prematuramente si se instala incorrectamente. Las siguientes pautas de instalación reflejan las mejores prácticas de la industria para conjuntos de mangueras SAE 100 R5 y ayudarán a los equipos de operaciones a maximizar la vida útil de cada conjunto instalado.

Respetar el radio de curvatura mínimo

Cada manguera tiene un radio de curvatura mínimo: la curva más cerrada por la que se puede pasar sin sufrir daños internos. Doblar la manguera más que este radio colapsa el orificio, restringe el flujo y crea un punto de tensión localizado en el refuerzo que se fatigará y fallará prematuramente. La norma SAE 100 R5 especifica radios de curvatura mínimos para cada tamaño de manguera; Siempre verifique estos valores para el diámetro de manguera específico que se está utilizando y diseñe rutas de recorrido que se adapten a ellos.

Evite la tensión de torsión durante la instalación

Las mangueras trenzadas no están diseñadas para absorber fuerzas de torsión. Si se instala una manguera incluso con un ligero giro a lo largo de su eje longitudinal, el refuerzo trenzado se desenrollará bajo ciclos de presión, lo que provocará que la manguera gire más y eventualmente provocará que el conector se afloje o falle el cuerpo de la manguera. Siempre dirija los conjuntos de mangueras en un plano, sin torcerlos, y use accesorios giratorios en los puntos de conexión apropiados para permitir la desalineación angular sin inducir torsión.

Proporcione longitud y holgura adecuadas

Las mangueras instaladas bajo tensión (donde la manguera se estira tensa entre sus puntos de conexión) están sujetas a una carga de tracción continua que el conjunto no está diseñado para soportar. A medida que la máquina se mueve y la manguera se flexiona, los conjuntos tensados ​​experimentan una fatiga acelerada en las zonas de engarce de los accesorios. Diseñe siempre el recorrido de la manguera con 10–15 % de longitud adicional más allá del requisito geométrico mínimo para permitir holgura durante el movimiento.

Proteger contra la abrasión externa

En entornos de máquinas donde las mangueras pasan cerca de bordes afilados, piezas móviles o superficies rugosas, la abrasión de la cubierta exterior es una causa común de falla prematura de la manguera. Utilice fundas protectoras, protectores en espiral o abrazaderas de manguera para evitar el contacto con superficies abrasivas. Incluso la cubierta resistente al aceite y a la intemperie de la manguera SAE 100 R5 no es inmune a la abrasión mecánica si la manguera roza continuamente contra un borde metálico.

Implementar intervalos de inspección regulares

Los conjuntos de mangueras hidráulicas deben incluirse en programas formales de inspección de mantenimiento. La inspección visual debe verificar si la cubierta tiene grietas, ampollas, abrasión hasta el refuerzo, torceduras y cualquier signo de movimiento del accesorio o fuga en las zonas de engarzado. Para sistemas críticos, un intervalo de inspección recomendado es cada 250–500 horas de funcionamiento , o cada 6 meses en aplicaciones de ciclo inferior. Las mangueras que muestren signos de degradación deben reemplazarse de manera proactiva (antes de que fallen) para evitar tiempos de inactividad no planificados y posibles incidentes de seguridad.

Cumplimiento normativo y ambiental

Las operaciones industriales modernas enfrentan un escrutinio regulatorio cada vez mayor en torno a la contención de fluidos, la protección ambiental y la seguridad en el lugar de trabajo. La manguera textil trenzada One Wire está diseñada teniendo en cuenta estos requisitos de cumplimiento.

Las características de baja permeabilidad de la manguera ayudan a evitar que el fluido hidráulico migre a través de la pared de la manguera y entre al entorno circundante, una preocupación en industrias que operan cerca de fuentes de agua, áreas de producción de alimentos o zonas ecológicamente sensibles. La resistencia del tubo interior termoplástico a la extracción de fluidos también significa que el fluido hidráulico transportado no está contaminado por plastificantes u otros compuestos químicos que se filtran del cuerpo de la manguera, una consideración importante para aplicaciones farmacéuticas y de calidad alimentaria.

La construcción SAE 100 R5 también cumple con las directivas RoHS (restricción de sustancias peligrosas), ya que el poliéster termoplástico y los materiales de cubierta sintéticos se pueden formular sin sustancias restringidas, como plomo, cadmio, mercurio y cromo hexavalente. Los compradores que requieran documentación del cumplimiento del material con fines regulatorios o de auditoría del cliente deben solicitar una Declaración de conformidad y datos de seguridad del material a su proveedor de mangueras.

Desde una perspectiva de seguridad en el lugar de trabajo, la flexibilidad y el peso ligero de la manguera trenzada textil reducen la tensión ergonómica de los trabajadores de mantenimiento durante la instalación y el reemplazo. Las mangueras de alambre de acero más pesadas requieren más esfuerzo físico para encaminarlas y asegurarlas, lo que aumenta el riesgo de lesiones por tensión durante las actividades de mantenimiento. Las características de manipulación de la manguera SAE 100 R5 mejoran la eficiencia del mantenimiento y reducen el riesgo de lesiones, lo que contribuye a los programas generales de seguridad en el lugar de trabajo.

Acerca de la fábrica de equipos hidráulicos OPK FITTING

OPK FITTING Hydraulic Equipment Factory es una fábrica nacional especializada con amplia experiencia en la producción de tuberías y adaptadores hidráulicos. con más de 10 años de experiencia en la industria , OPK FITTING se ha establecido como un fabricante y proveedor confiable que presta servicios a una amplia gama de sectores industriales que incluyen maquinaria, metalurgia, petróleo, construcción, marina y naval, aeroespacial, agricultura, productos farmacéuticos y procesamiento de alimentos.

La cartera de productos de la empresa cubre todo tipo de mangueras hidráulicas flexibles según diversos criterios de tamaño y clasificaciones de presión, accesorios para mangueras, adaptadores y componentes hidráulicos complementarios, todos diseñados para aplicaciones en sistemas hidráulicos y circuitos de transporte de fluidos en entornos industriales exigentes. Los productos de OPK FITTING se han aplicado en sistemas hidráulicos y de transporte de fluidos en estas industrias, con un enfoque constante en la confiabilidad del rendimiento y una larga vida útil.

El equipo de OPK FITTING Profesionales de diseño capacitados y personal de ingeniería talentoso. aporta un profundo conocimiento técnico tanto al desarrollo de productos como al soporte de aplicaciones del cliente. Ya sea especificando un conjunto de manguera estándar para una aplicación hidráulica común o desarrollando una solución personalizada para un sistema de fluidos especializado, el equipo de OPK FITTING brinda orientación receptiva y técnicamente fundamentada durante todo el proceso de selección y adquisición.

El compromiso de la empresa con Excelente calidad del producto y atento servicio al cliente. se refleja en rigurosos procesos de control de calidad aplicados en cada etapa de la producción, desde la inspección de la materia prima entrante hasta las pruebas del producto terminado y la verificación previa al envío. El enfoque de gestión de calidad de OPK FITTING garantiza que cada manguera y accesorio entregado a los clientes cumpla o supere los estándares internacionales aplicables, incluidas las especificaciones SAE, ISO y DIN.

Los clientes que obtienen componentes de accesorios y mangueras hidráulicas de OPK FITTING se benefician de la conveniencia de adquirir un único proveedor, compatibilidad asegurada de los componentes y acceso a la experiencia técnica acumulada a lo largo de más de una década de especialización enfocada en productos de potencia de fluidos hidráulicos.
